Výrobní činnost

Výroba na CNC obráběcích strojích

Naše společnost je spolehlivým partnerem v oblasti obrábění. Zabýváme se soustružením a 3osým frézováním s přídavnou 4. osou. V současné době jsme schopni nabídnout soustružení na jednovřetenových strojích do průměru 77 mm a na strojích dvouvřetenových do průměru 60 mm. Obrábíme různé druhy kruhových i profilových materiálů včetně nereze a nabídnout můžeme výrobu sérií od 500 ks.

Mluví za nás dlouholeté zkušenosti, výborné ceny a kvalita, kterou dokazuje certifikát ISO9001:2016.

na čem vyrábíme

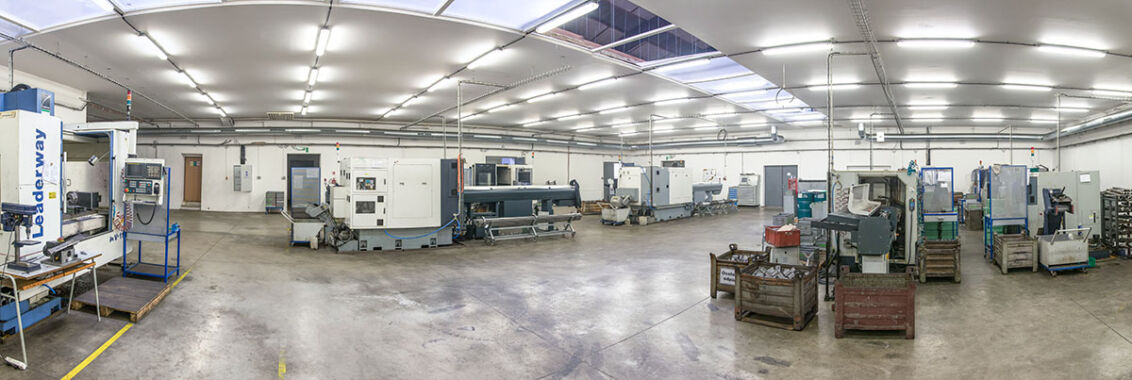

Naše CNC obráběcí stroje

ECOCA SJ-25MC

max. průměr soustružení200 mm
max. délka soustružení420 mm
max. průměr tyče52 mm

Pojezdy

osa X190 mm
osa Z520 mm

Vřeteno

max. otáčky vřetene4800 ot./min
max. otáčky naháněných nástrojů4000 ot./min

ECOCA SJ-35MC

max. průměr soustružení360 mm
max. délka soustružení650 mm
max. průměr tyče78 mm

Pojezdy

osa X235 mm
osa Z750 mm

Vřeteno

max. otáčky vřetene3300 ot./min
max. otáčky naháněných nástrojů4000 ot./min

ECOCA MT-208

oběžný průměr nad ložem525 mm
maximální točná délka500 mm
točný průměr350 mm
maximální průměr tyče350 mm

Pojezdy

osa X195 mm
osa Z537 mm

Hlavní vřeteno

max. otáčky vřetene6000 ot./min

ECOCA MT-206

oběžný průměr nad ložem525 mm
maximální točná délka500 mm
točný průměr250 mm
maximální průměr tyče52 mm

Pojezdy

osa X195 mm
osa Z537 mm

Hlavní vřeteno

max. otáčky vřetene4800 ot./min

Vertikální frézovací centrum KAFO VMC510

Pohyb stroje

pojezd osy X/Y/Z510/360/250 mm
Vzdálenost konce vřetene od středu stolu200–450 mm

Pracovní stůl

rozměry stolu600 x 360 mm
maximální zatížení stolu200 kg

Vřeteno

otáčky vřetene8000 ot./min

Frézovací centrum MV1100S

Pohyb stroje

pojezd osy X/Y/Z1100/610/600 mm

Pracovní stůl

rozměry stolu1250 x 600 mm
maximální
zatížení stolu
800 kg

Vřeteno

otáčky vřetene10000 ot./min

 12osý CNC soustruh Quicktech TT-42

řídicí systémMitsubishi M700

Hlavní vřeteno

max. průměr tyče42 mm
max. délka obrábění150 mm

Protivřeteno

max. průměr tyče42 mm
max. délka obrábění100 kg
otáčky protivřetene4000 ot./min

Pojezdy

osa X140 mm
osa Y410 mm
osa Z230 mm
X1 osa410 mm
Y1 osa410 mm
Z1 osa360 mm

Naháněné nástroje (hlavní)

počet naháněných nástrojů6 (3 axiální, 3 radiální)
otáčky naháněných nástrojů4000 ot./min

Nástrojová hlava (protivřeteno)

počet nástrojů4 vnější a 4 vnitřní

Naháněné nástroje (Proti)

počet naháněných nástrojů6 (3 axiální, 3 radiální)
otáčky naháněných nástrojů4000 ot./min

12osý CNC soustruh Quicktech i-60U

max. průměr soustružení360 mm
max. délka soustružení250 mm
max. průměr tyče42 mm

Pojezdy

osa X150 mm
osa Z385 mm

Vřeteno

max. otáčky vřetene4000 ot./min
max. otáčky naháněných nástrojů4000 ot./min
Kontrola kvality

Kontrolní centrum

Profesionalitu a kvalitu našich služeb dokazuje náš certifikát ISO 9001:2016. Naše měřící středisko může nabídnout kontrolu kvality na moderních přístrojích, jako je například konturograf značky Mahr nebo profilprojektor značky Keyence.

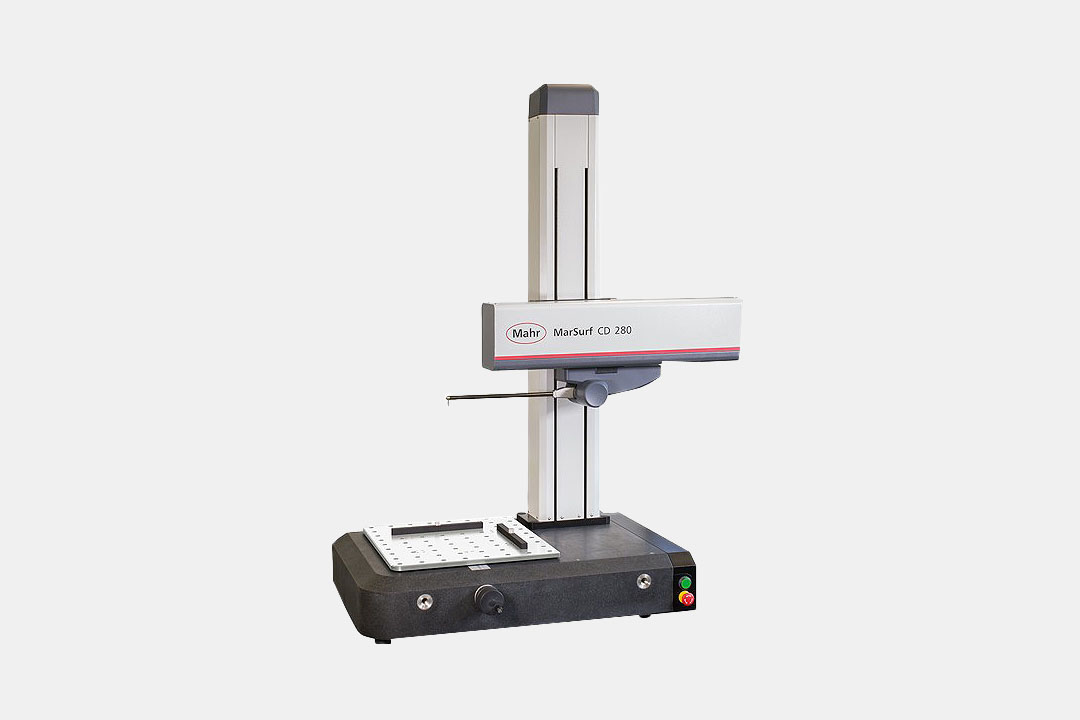

Konturograf MARSURF CD 280

Nový koncept měřící stanice kombinuje rychlost, spolehlivost a flexibilitu. Rychlé osy
  • Rychlosti polohování až 200 mm / s v X.
  • 25x rychlejší než předchůdci MarSurf PCV a MarSurf CD 120.
  • Všechny měřicí stanice této řady mají plně osou Z schopnou CNC.
  • Osa Z je dvakrát rychlejší než předchozí osy Mahr Z.
  • Až 5x rychlejší než X-osy obvykle na trhu.
Vysoce dynamický, inteligentní systém sond
  • Rozpoznání ramene sondy pomocí integrovaného čipu.
  • Standardní rozsah měření až 70 mm; max. 100 mm s rameny sondy 490 mm.
  • Držák ramene magnetické sondy, výměna ramene sondy bez nástrojů.
  • Systém sond kombinuje robustnost s dynamikou.
  • Volitelné: Rozšíření pro vyhodnocení drsnosti.
Inovativní upínací systém obrobku
  • Montážní deska 390 x 430 mm s otvorem 50 mm.
  • Integrované nastavení TY 60 mm.
  • Kombinace montážní desky a integrovaného nastavení TY opomíná potřeby dalšího stolu XY.
  • Nízké nastavení obrobku vede k výhodnému krátkému měřicímu obvodu, který pozitivně ovlivňuje výsledky měření.

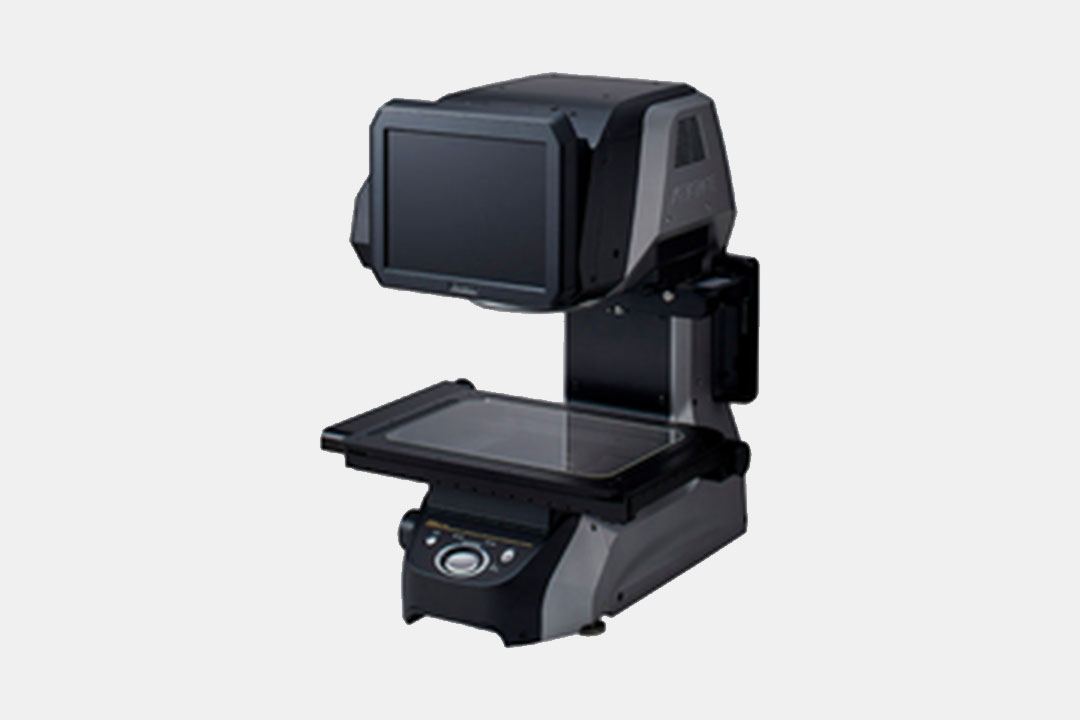

Profil projektor KEYENCE IM-3070

Řada Keyence IM-7030 nabízí rychlejší a snadnější způsob získávání přesných a konzistentních měření komponentů jakéhokoli tvaru a velikosti.

  • Šířka, výška a poloměr lze pomocí tohoto zařízení změřit najednou, což zdůrazňuje účinnost jednotky.
  • Během 99 sekund lze měřit až 99 rozměrů a současně lze kontrolovat až 99 dílů, což zkracuje čas a úsilí potřebné pro přesné soustružené součásti nebo kontrolu frézovaných součástí CNC.
  • Snadno použitelné rozhraní znamená, že všichni naši vyškolení pracovníci mohou nový systém ovládat.
  • IM-7030 je vybaven automatickým nastavením polohy a orientace, automatickým nastavením ostření, automatickou detekcí hran a schopností automaticky ukládat a spravovat naměřená data.
Výrobní činnost

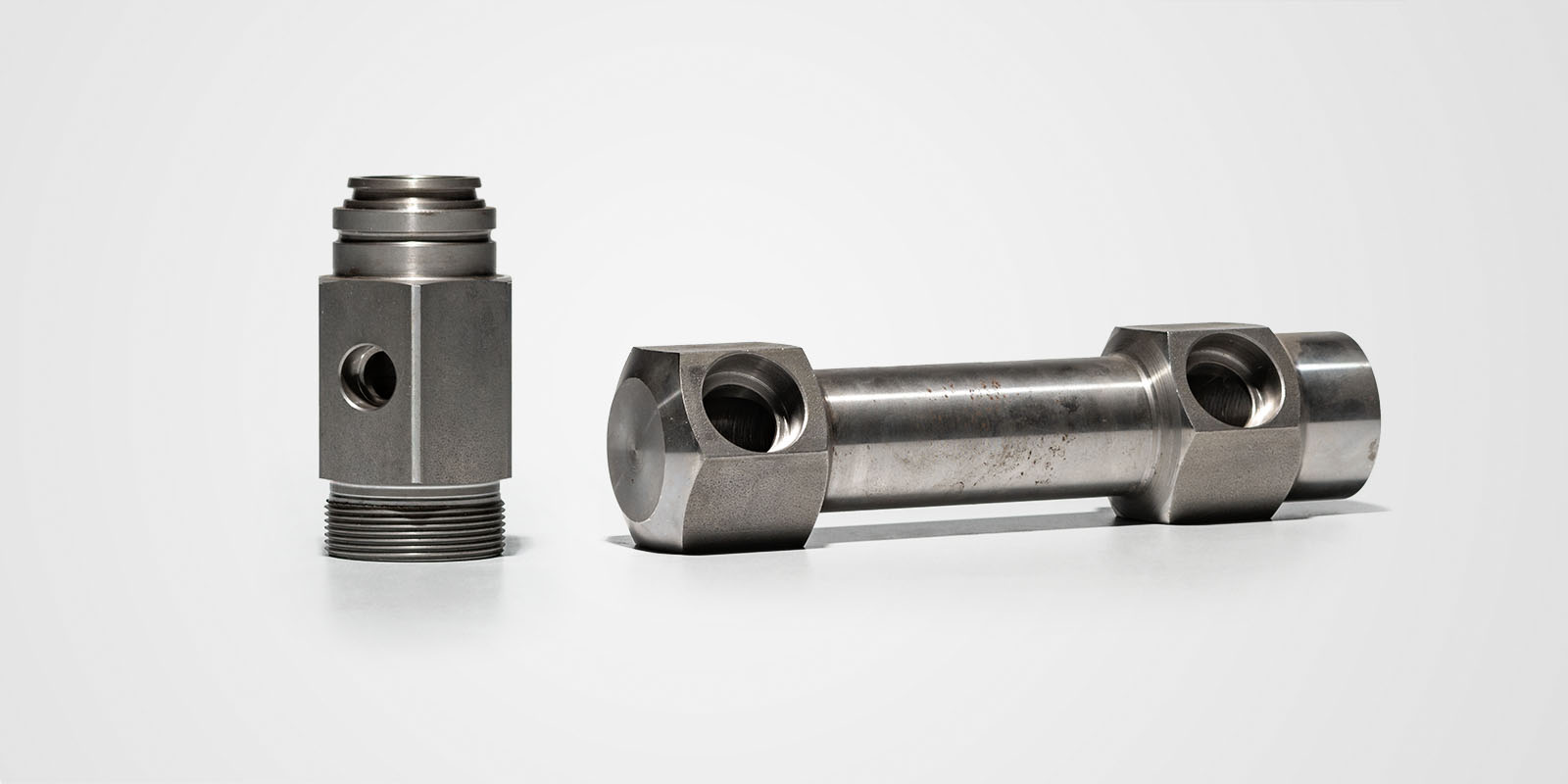

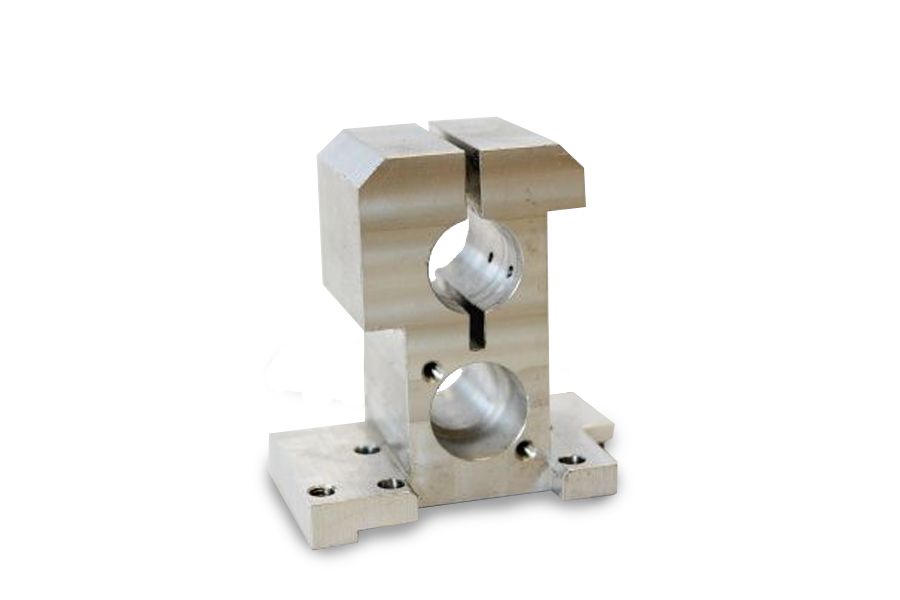

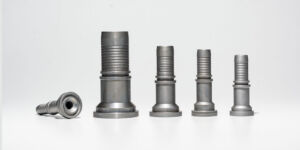

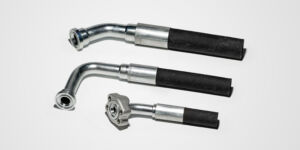

Ukázka prací
